Вентиляційний кутник (також вживають назви кутник для вентиляції або фланцевий кутник) — це монтажний елемент, який використовують для з’єднання сторін прямокутних вентиляційних коробів. Компанія «Ловекс-К» виготовляє кутники на власному виробництві — від рулонної сталі до готового виробу з контролем якості на кожному етапі.
Ми використовуємо оцинковану та нержавіючу сталь, яку ріжемо на штрипс і подаємо на дільницю штампування. На виробництві встановлено кілька ліній, де виготовляють фланцеві кутники для вентиляції. Кожна партія проходить контроль геометрії, точності штампування та стану поверхні. Завдяки цьому кутники для вентиляції мають стабільні розміри та належну якість поверхні.
Щоб правильно підібрати вентиляційний кутник для свого проєкту, зверніть увагу на його ключові параметри:
| Типорозмір | Матеріал / марка сталі | Товщина, мм | Загальна довжина, мм | Ширина (W), мм | W, мм | L1, мм | L2, мм | Ø1, мм | Ø2, мм | Ø2×Ø3, мм | Вага 1 шт., г | Сумісний профіль | К-сть у коробці | Розмір коробки, мм | Розмір палети, мм | К-сть коробок на палеті | К-сть шт. на палеті |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

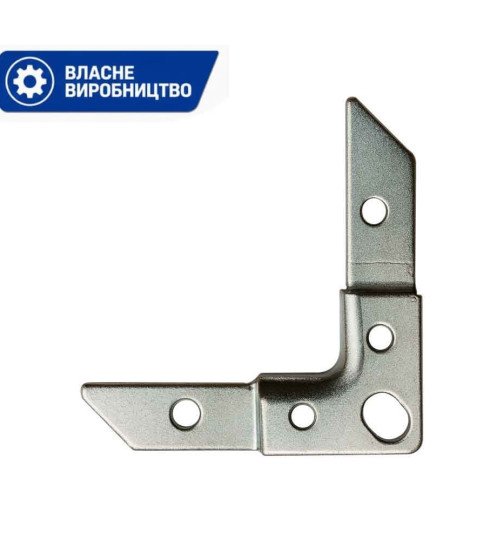

| 20 | Оцинкована сталь | 2,0 | 64 | 15 | 15 | 64 | 46 | 6 | 6 | 9×12 | 22 | Профіль 20 мм | 500 | 290 × 290 × 140 | 1200 × 800 × 845 | 60 | 30 000 |
| 30 | Оцинкована сталь | 2,5 | 103 | 23 | 23 | 103 | 76 | 7 | 7 | 13 | 72 | Профіль 30 мм | 200 | 290 × 290 × 140 | 1200 × 800 × 845 | 60 | 12 000 |
| 30 | Оцинкована сталь | 2,0 | 103 | 23 | 23 | 103 | 76 | 7 | 7 | 13 | 56 | Профіль 30 мм | 200 | 290 × 290 × 140 | 1200 × 800 × 845 | 60 | 12 000 |
| 20 | Оцинкована сталь | 2,0 | 77 | 16 | 16 | 77 | 58 | 6,2 | 6,2 | 9 | 28 | Профіль 20 мм | 500 | 290 × 290 × 140 | 1200 × 800 × 845 | 60 | 30 000 |
| 20 | Оцинкована сталь | 1,8 | 77 | 16 | 16 | 77 | 58 | 6,2 | 6,2 | 9 | 26 | Профіль 20 мм | 500 | 290 × 290 × 140 | 1200 × 800 × 845 | 60 | 30 000 |
| 20 | Нержавіюча сталь AISI 430 | 2,0 | 77 | 16 | 16 | 77 | 59 | 6,6 | 6,6 | 9,7 | 30 | Профіль 20 мм | 200 | 290 × 290 × 140 | 1200 × 800 × 845 | 60 | 12 000 |
| 20 | Нержавіюча сталь AISI 304 | 2,0 | 77 | 16 | 16 | 77 | 59 | 6,6 | 6,6 | 9,7 | 30 | Профіль 20 мм | 200 | 290 × 290 × 140 | 1200 × 800 × 845 | 60 | 12 000 |
Схема фланцевого кутника: W — ширина; L1 і L2 — габаритні розміри; Ø1 та Ø2×Ø3 — розміри монтажних отворів.
Наші фланцеві кутники мають низку практичних переваг. Основні з них:
Фланцеві кутники використовують під час монтажу вентиляції на промислових, комерційних і житлових об’єктах.
Фланцеві кутники застосовують для складання вентиляційних систем прямокутного перерізу. Вони формують жорсткі кути фланцевих рам і забезпечують точну посадку в шинорейку. Герметичність стику забезпечується разом з ущільнювальною прокладкою або стрічкою та іншими елементами фланцевої системи. Кутники з’єднують через монтажні отвори болтами М8.
Для комплексного монтажу вентиляційних систем разом із кутниками радимо використовувати інші вироби нашого виробництва. До них належать:
Замовляйте вентиляційні кутники безпосередньо у виробника «Ловекс-К». Допоможемо підібрати типорозмір і матеріал відповідно до фланцевого профілю та організуємо доставку по Україні.
