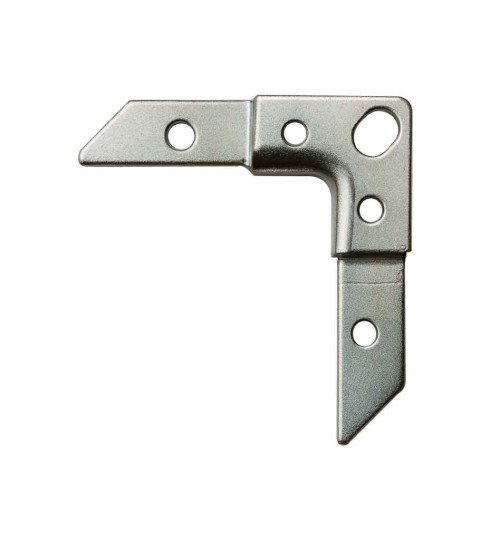

Вентиляционный уголок (также употребляются названия уголок для вентиляции или фланцевый уголок) — это монтажный элемент, который используют для соединения сторон прямоугольных вентиляционных коробов. Компания «Ловекс-К» изготавливает уголки на собственном производстве — от рулонной стали до готового изделия с контролем качества на каждом этапе.
Мы используем оцинкованную и нержавеющую сталь, которую режем на штрипс и подаём на участок штамповки. На производстве установлено несколько линий, на которых изготавливают фланцевые уголки для вентиляции. Каждая партия проходит контроль геометрии, точности штамповки и состояния поверхности. Благодаря этому уголки для вентиляции имеют стабильные размеры и надлежащее качество поверхности.
Чтобы правильно подобрать вентиляционный уголок для своего проекта, обратите внимание на его основные параметры:
| Типоразмер | Материал / марка стали | Толщина, мм | Общая длина, мм | Ширина (W), мм | W, мм | L1, мм | L2, мм | Ø1, мм | Ø2, мм | Ø2×Ø3, мм | Масса 1 шт., г | Совместимый профиль | Кол-во в коробке | Размер коробки, мм | Размер палеты, мм | Кол-во коробок на палете | Кол-во шт. на палете |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | Оцинкованная сталь | 2,0 | 64 | 15 | 15 | 64 | 46 | 6 | 6 | 9×12 | 22 | Профиль 20 мм | 500 | 290 × 290 × 140 | 1200 × 800 × 845 | 60 | 30 000 |
| 30 | Оцинкованная сталь | 2,5 | 103 | 23 | 23 | 103 | 76 | 7 | 7 | 13 | 72 | Профиль 30 мм | 200 | 290 × 290 × 140 | 1200 × 800 × 845 | 60 | 12 000 |
| 30 | Оцинкованная сталь | 2,0 | 103 | 23 | 23 | 103 | 76 | 7 | 7 | 13 | 56 | Профиль 30 мм | 200 | 290 × 290 × 140 | 1200 × 800 × 845 | 60 | 12 000 |
| 20 | Оцинкованная сталь | 2,0 | 77 | 16 | 16 | 77 | 58 | 6,2 | 6,2 | 9 | 28 | Профиль 20 мм | 500 | 290 × 290 × 140 | 1200 × 800 × 845 | 60 | 30 000 |
| 20 | Оцинкованная сталь | 1,8 | 77 | 16 | 16 | 77 | 58 | 6,2 | 6,2 | 9 | 26 | Профиль 20 мм | 500 | 290 × 290 × 140 | 1200 × 800 × 845 | 60 | 30 000 |
| 20 | Нержавеющая сталь AISI 430 | 2,0 | 77 | 16 | 16 | 77 | 59 | 6,6 | 6,6 | 9,7 | 30 | Профиль 20 мм | 200 | 290 × 290 × 140 | 1200 × 800 × 845 | 60 | 12 000 |
| 20 | Нержавеющая сталь AISI 304 | 2,0 | 77 | 16 | 16 | 77 | 59 | 6,6 | 6,6 | 9,7 | 30 | Профиль 20 мм | 200 | 290 × 290 × 140 | 1200 × 800 × 845 | 60 | 12 000 |

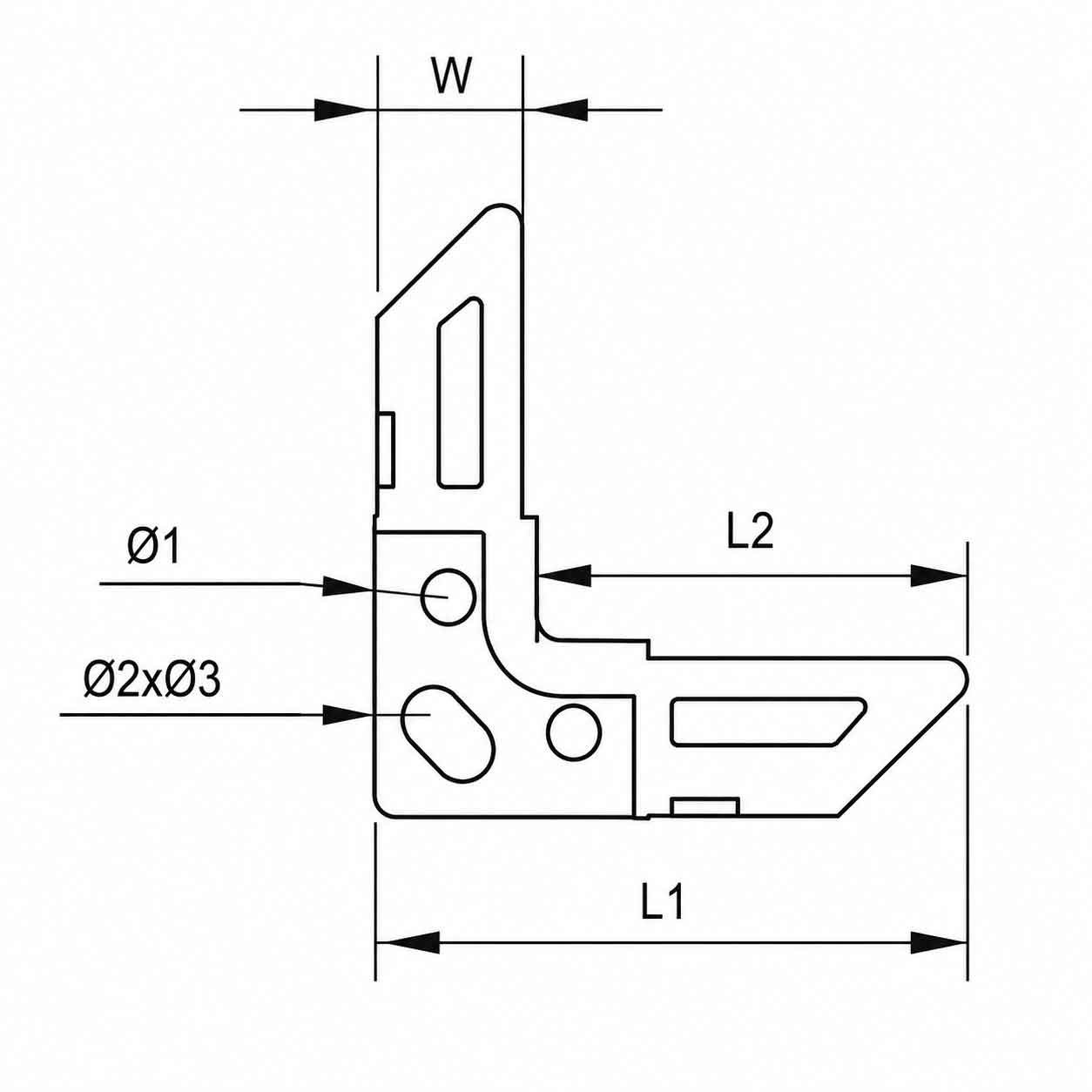

Схема фланцевого уголка: W — ширина; L1 и L2 — габаритные размеры; Ø1 и Ø2×Ø3 — размеры монтажных отверстий.
Наши фланцевые уголки имеют ряд практических преимуществ. Основные из них:
Фланцевые уголки используют при монтаже вентиляции на промышленных, коммерческих и жилых объектах.
Фланцевые уголки применяют для сборки вентиляционных систем прямоугольного сечения. Они формируют жёсткие углы фланцевых рам и обеспечивают точную посадку в шинорейку. Герметичность стыка обеспечивается при использовании уплотнительной прокладки или ленты и других элементов фланцевой системы. Уголки соединяют через монтажные отверстия болтами М8.
Для комплексного монтажа вентиляционных систем вместе с уголками рекомендуем использовать другие изделия нашего производства. К ним относятся:
Заказывайте вентиляционные уголки непосредственно у производителя «Ловекс-К». Поможем подобрать типоразмер и материал в соответствии с фланцевым профилем и организуем доставку по Украине.
