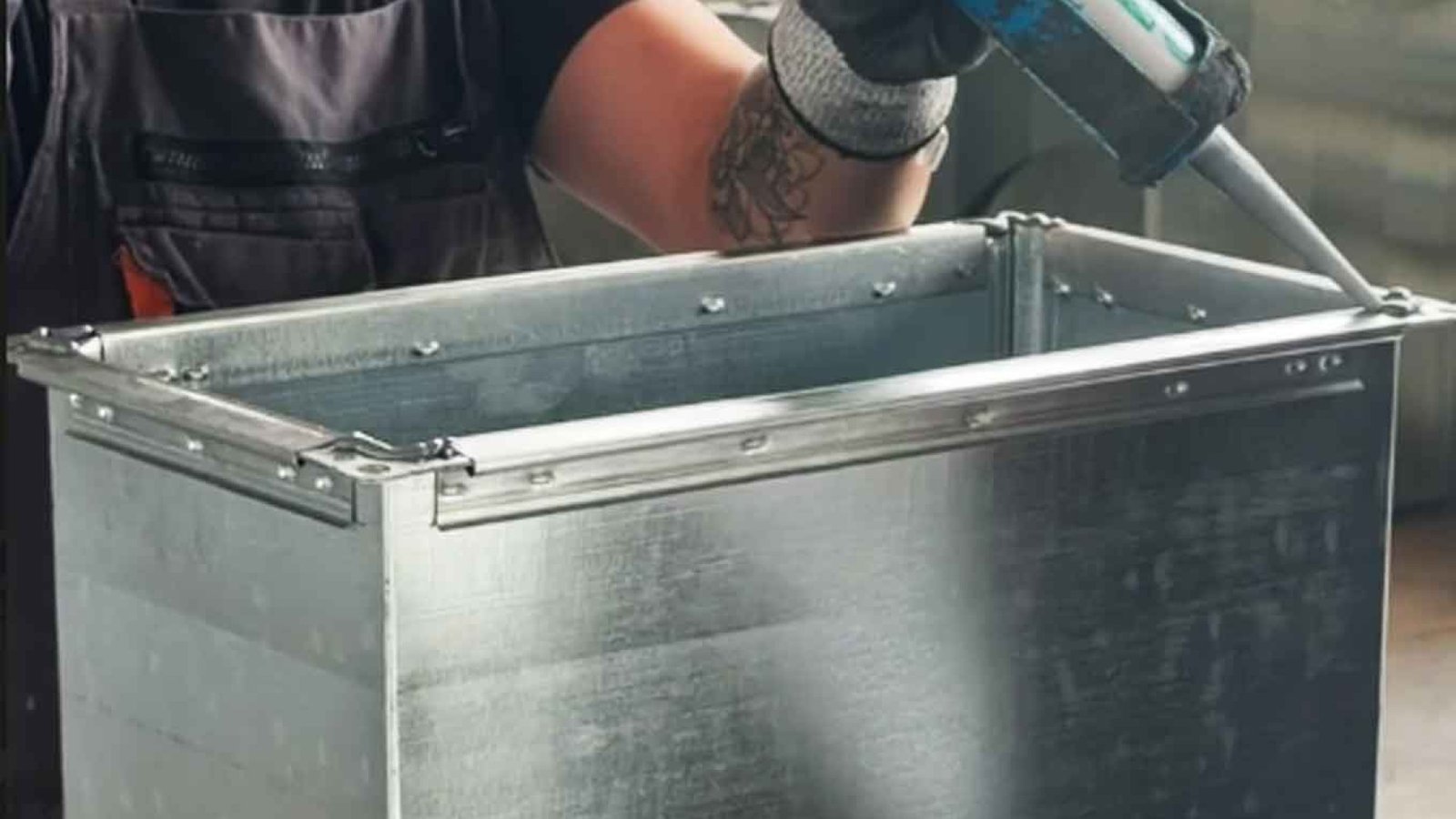

Єврошина для повітропроводів, яку також називають шинорейкою або фланцевим профілем, використовується для з’єднання прямокутних секцій вентиляційної системи. Вона формує жорстку рамку по периметру короба та допомагає зібрати окремі ділянки повітропроводу в єдину конструкцію.
Такий спосіб з’єднання застосовується під час виготовлення припливної та витяжної вентиляції, систем кондиціонування й димовидалення. Єврошина спрощує складання повітропроводів, допомагає зберегти правильну геометрію короба та забезпечує зручність подальшого монтажу.
Єврошина, шинорейка та фланцевий профіль: у чому різниця
У професійному середовищі один і той самий виріб може називатися по-різному:
- єврошина — поширена монтажна назва;
- шинорейка — назва, яку часто використовують у сфері вентиляції;
- фланцевий профіль — технічне позначення виробу;
- профіль для повітропроводів — загальна назва за призначенням.
У всіх випадках йдеться про металевий профіль, який встановлюється на краї прямокутного повітропроводу та разом із вентиляційними кутниками утворює фланцеву рамку.
Як працює фланцеве з’єднання повітропроводів
Спочатку шинорейку нарізають за розмірами сторін вентиляційного короба. Потім профіль встановлюють на краї секції повітропроводу, а в кути вставляють спеціальні вентиляційні кутники. У результаті утворюється жорстка прямокутна рамка.
Під час монтажу дві сусідні секції суміщають, встановлюють передбачене проєктом ущільнення та з’єднують кріпильними елементами. Завдяки цьому окремі ділянки повітропроводу можна зібрати безпосередньо на об’єкті.
Фланцеве з’єднання зручне тим, що за потреби ділянку системи можна розібрати для обслуговування, ремонту або заміни.
Чому прямокутні повітропроводи з’єднують за допомогою шинорейки
Використання фланцевого профілю має кілька практичних переваг:
- формує жорсткий край вентиляційного короба;
- спрощує з’єднання окремих секцій;
- допомагає зберегти геометрію повітропроводу;
- прискорює монтаж вентиляційної системи;
- дає змогу розбирати з’єднання для обслуговування;
- забезпечує сумісність із вентиляційними кутниками та кріпленнями відповідного типорозміру.
На відміну від звичайної металевої смуги, шинорейка має задану форму, розраховану саме на створення фланцевого з’єднання прямокутних повітропроводів.
Які бувають шинорейки для повітропроводів
Під час вибору профілю враховують його типорозмір, товщину та матеріал. Найпоширенішими є шинорейки 20 і 30.
| Вид | Де застосовується |
|---|---|
| Шинорейка 20 (S20 / T20) | Для невеликих і середніх прямокутних повітропроводів |
| Шинорейка 30 (S30 / T30) | Для більших вентиляційних коробів, де потрібна підвищена жорсткість фланця |
| Оцинкована шинорейка | Для стандартних умов експлуатації припливної та витяжної вентиляції |
| Шинорейка з нержавіючої сталі | Для вологих приміщень та об’єктів із підвищеними вимогами до корозійної стійкості й гігієни |
Чим відрізняється шинорейка S20 від S30
Шинорейка S20 частіше використовується для невеликих і середніх прямокутних повітропроводів. Це поширений варіант для стандартних систем вентиляції.
Шинорейка S30 має більший типорозмір і застосовується для більших коробів, де фланцеве з’єднання повинно мати підвищену жорсткість.
Однак вибирати профіль лише за розміром повітропроводу недостатньо. Також слід враховувати товщину металу короба, довжину секції, умови експлуатації та вимоги проєкту.
Як підібрати товщину фланцевого профілю
У межах одного типорозміру шинорейка може виготовлятися з металу різної товщини. Товстіший профіль зазвичай вибирають для конструкцій, до яких висуваються підвищені вимоги щодо жорсткості.
Під час вибору враховують:
- розміри прямокутного повітропроводу;
- товщину металу вентиляційного короба;
- довжину секції;
- масу конструкції;
- умови монтажу;
- вимоги проєктної документації.
Якщо точних проєктних даних немає, вибір типорозміру та товщини краще узгодити з технічним спеціалістом або виробником повітропроводів.
Оцинкована чи нержавіюча шинорейка
Оцинкований фланцевий профіль підходить для більшості стандартних систем вентиляції. Цинкове покриття захищає сталеву основу від корозії та забезпечує необхідну довговічність у звичайних умовах експлуатації.
Нержавіючу шинорейку застосовують у вологих приміщеннях, на харчових виробництвах та інших об’єктах, де висуваються підвищені вимоги до корозійної стійкості, чистоти поверхні або санітарних характеристик матеріалу.
Під час вибору матеріалу важливо враховувати не лише вартість, а й середовище експлуатації. Використання нержавіючої сталі у стандартних сухих умовах не завжди є економічно виправданим, а оцинкованого профілю може бути недостатньо для приміщень із постійною високою вологістю або агресивним середовищем.
Які комплектуючі використовуються разом із шинорейкою
Для виготовлення фланцевого з’єднання однієї єврошини недостатньо. Зазвичай додатково використовують:
- вентиляційні кутники відповідного типорозміру;
- болти, гайки та шайби;
- затискачі або скоби для додаткової фіксації;
- ущільнювальні матеріали;
- перфоровану монтажну стрічку для підвішування ділянок вентиляційної системи.
Сумісність профілю, кутників і кріплень має велике значення. Якщо елементи підібрані неправильно, рамка може складатися з перекосом або мати недостатню жорсткість.
Як монтується єврошина на повітропровід
Загальний порядок монтажу має такий вигляд:
- Профіль нарізають за розмірами сторін прямокутного короба.
- Шинорейку встановлюють на краї секції повітропроводу.
- У кути профілю вставляють вентиляційні кутники.
- Перевіряють геометрію складеної рамки.
- Сусідні секції суміщають між собою.
- Встановлюють ущільнення та кріпильні елементи.
- Перевіряють щільність і рівномірність з’єднання.
Конкретна технологія монтажу залежить від конструкції повітропроводу, типорозміру профілю та вимог проєкту.
Типові помилки під час вибору шинорейки
Вибір занадто малого типорозміру
Для великого вентиляційного короба профіль невеликого типорозміру може не забезпечити необхідної жорсткості фланцевої рамки.
Економія на товщині металу
Тонший профіль може бути достатнім для невеликого повітропроводу, але не завжди підходить для великих секцій або конструкцій із підвищеними вимогами до жорсткості.
Ігнорування умов експлуатації
Оцинковану сталь не слід автоматично використовувати на всіх об’єктах. Для вологого або корозійно-активного середовища може знадобитися нержавіючий профіль.
Несумісні кутники та профіль
Вентиляційний кутник повинен відповідати типорозміру шинорейки. Несумісні елементи ускладнюють складання та можуть погіршити геометрію з’єднання.
Відсутність ущільнення
Жорсткість з’єднання сама по собі не забезпечує необхідної герметичності. Необхідність і тип ущільнення визначаються проєктом вентиляційної системи.
Як вибрати єврошину для конкретного проєкту
Перед замовленням шинорейки бажано підготувати такі дані:
- розміри прямокутних повітропроводів;
- товщину металу короба;
- умови експлуатації;
- необхідний типорозмір S20 або S30;
- вимоги до матеріалу;
- необхідну довжину профілю;
- обсяг замовлення;
- перелік комплектуючих.
Якщо частина параметрів невідома, можна передати менеджеру розміри повітропроводів та опис об’єкта. Це допоможе підібрати відповідний профіль і уникнути помилок під час комплектації.
Який фланцевий профіль виробляє «Ловекс-К»
Компанія «Ловекс-К» виробляє шинорейку для прямокутних повітропроводів з оцинкованої та нержавіючої сталі.
В асортименті представлені:
- оцинкована шинорейка 20 товщиною 0,5, 0,55 і 0,6 мм;
- оцинкована шинорейка 30 товщиною 0,6, 0,65 і 0,7 мм;
- шинорейка 20 із нержавіючої сталі AISI 430 товщиною 0,5 мм;
- шинорейка 20 із нержавіючої сталі AISI 304 товщиною 0,5 мм.
Оцинкований фланцевий профіль 20 постачається стандартною довжиною 5 метрів. За запитом можливе різання на дві частини по 2,5 м або на відрізки 3 м і 2 м.
Переглянути доступні позиції можна в категорії «Шинорейка для повітропроводів».
Часті запитання про єврошину
Єврошина та шинорейка — це один виріб?
Так. Ці назви зазвичай використовують для позначення фланцевого профілю, який встановлюється на краї прямокутного повітропроводу.
Для чого потрібна шинорейка?
Вона формує фланцеву рамку та використовується для з’єднання окремих секцій прямокутної вентиляційної системи.
Як вибрати між S20 і S30?
S20 частіше використовують для невеликих і середніх повітропроводів, S30 — для більших коробів, де потрібна підвищена жорсткість з’єднання. Точний вибір залежить від проєкту.
Що краще: оцинкована чи нержавіюча шинорейка?
Для стандартних умов зазвичай достатньо оцинкованого профілю. Нержавіючу сталь вибирають для вологих, корозійно-активних або санітарно вимогливих об’єктів.
Чи можна використовувати шинорейку без вентиляційних кутників?
Для формування повноцінної фланцевої рамки зазвичай потрібні кутники відповідного типорозміру.
Чи потрібен ущільнювач між секціями повітропроводу?
Це залежить від вимог до герметичності та проєктного рішення. У більшості випадків з’єднання комплектується ущільнювальним матеріалом.
Висновок
Єврошина для повітропроводів — це спеціалізований фланцевий профіль для з’єднання прямокутних секцій вентиляційної системи. Вона допомагає сформувати жорстку рамку, спростити складання та забезпечити правильну геометрію з’єднання.
Під час вибору важливо враховувати типорозмір S20 або S30, товщину металу, матеріал профілю та умови експлуатації. Категорія товару при цьому відповідає на комерційний запит користувача, а стаття допомагає зрозуміти принцип роботи шинорейки, особливості її вибору та монтажу.
