Кріплення для сонячних панелей: склад системи та підбір оцинкованого Strut-профілю і комплектуючих під СЕС
У більшості проєктів СЕС запит на “кріплення для сонячних панелей” означає потребу в комплекті конструктивних елементів: несучому профілі, притисках, вузлах з’єднання та метизах. Саме ця комплектація впливає на жорсткість конструкції, стабільність геометрії та ресурс у вуличних умовах.
Нижче — практична структура системи кріплення та чек-лист підбору: що входить у комплект, як обрати переріз оцинкованого Strut-профілю та які комплектуючі закласти одразу, щоб уникнути переробок і “докупівель”.
Каталог: оцинкований профіль і комплектуючі для кріплення сонячних панелей.

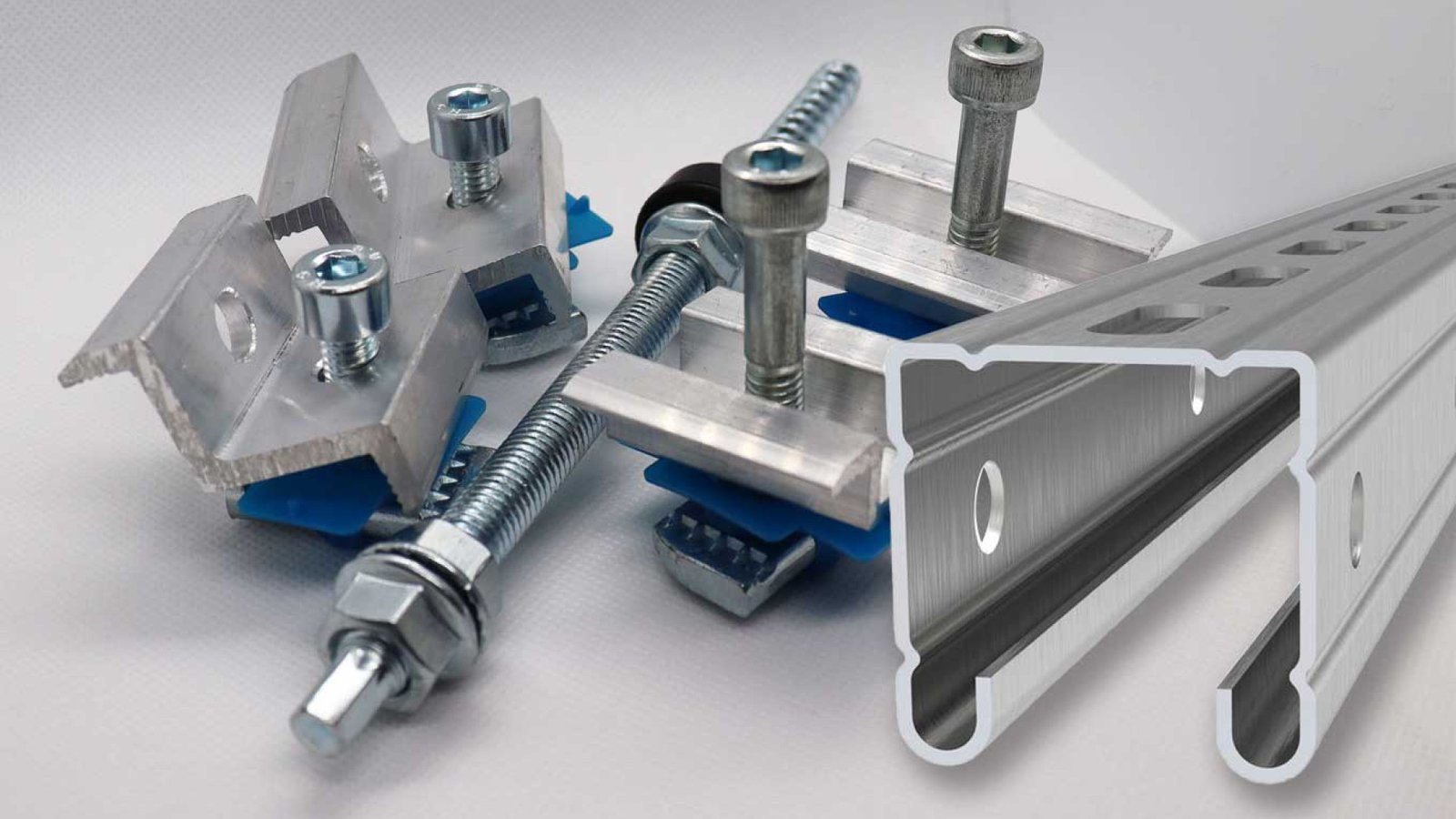

Система кріплення для сонячних панелей: що входить у комплект
Систему кріплення коректно розглядати як набір вузлів: несуча частина, притиск панелі, стикування та затиск метизами. Такий підхід дає прогнозований результат у специфікації та прискорює прорахунок.
Нижче — типова комплектація, яку найчастіше закладають у проєкти СЕС. Її зручно використати як основу для заявки/рахунку.

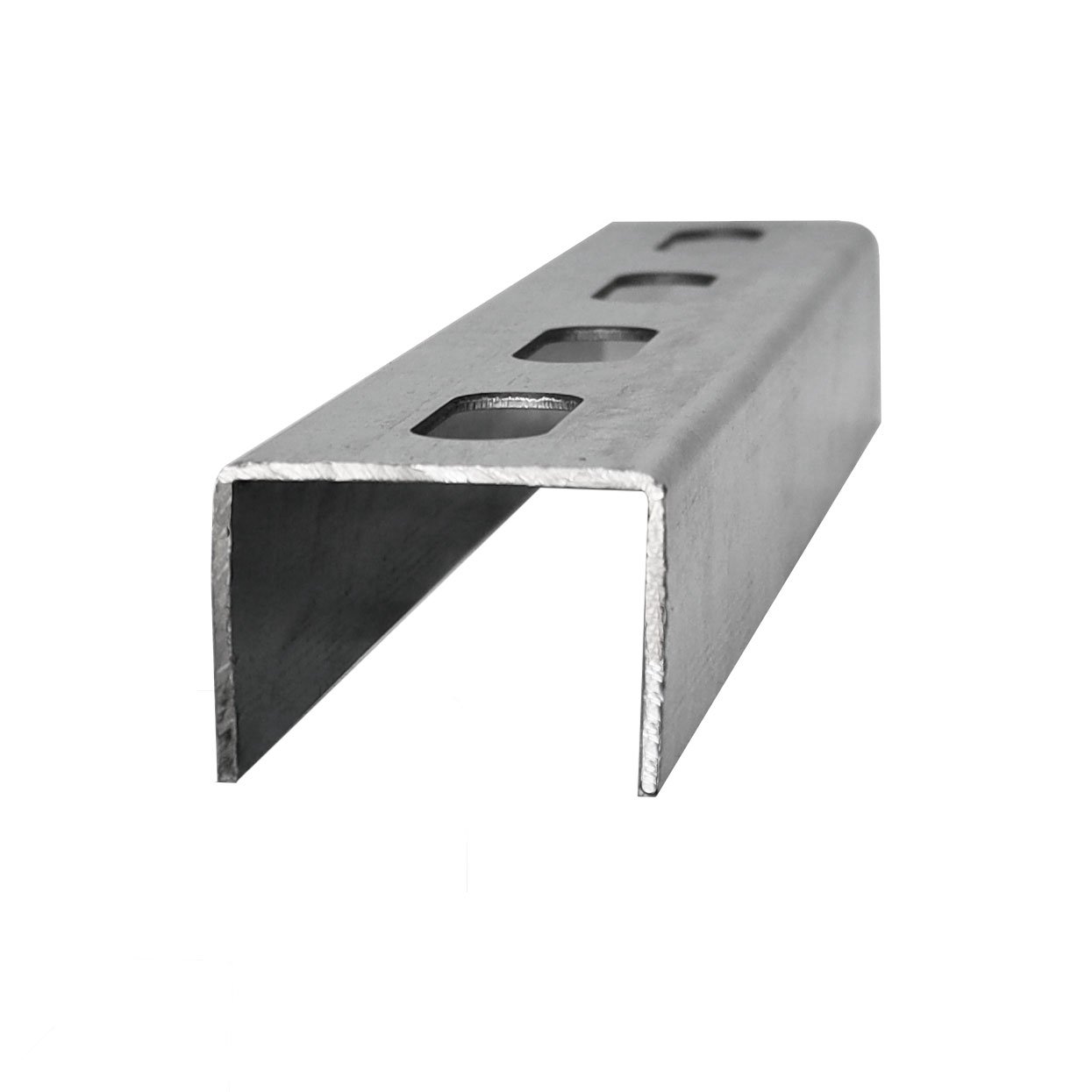

- оцинкований Strut-профіль (С-профіль) як несуча основа.
- торцеві та міжмодульні притиски для фіксації панелі в ряду.
- з’єднувачі та елементи стикування для нарощування довжини й складання каркаса.
- метизи: болти, гайки (зокрема фланцеві), шайби та ущільнювачі для стабільного затиску.
- ущільнення EPDM/прокладки для зон контакту та захисту від вологи.
Оцинкований Strut-профіль для сонячних панелей: як підібрати 41×21 / 41×41 / 41×62
Профіль у системі кріплення працює як несучий елемент на прогин, тому вибір перерізу залежить від геометрії: прольоти, кількість опорних точок, формат конструкції (дахова/наземна/фасадна СЕС) і вимоги до жорсткості.
Нижче — практична логіка підбору для типорозмірів, які є в асортименті Loveks-K. Це не “інструкція монтажу”, а орієнтир для правильного замовлення.
| Профіль | Коли зазвичай обирають | Що отримуєте |
|---|---|---|
| 41×21×1,5 | компактні вузли, коротші ділянки, допоміжні елементи в каркасі. | економічний переріз для задач без великих прольотів. |
| 41×41×1,5 | типові рішення для дахових і наземних СЕС. | баланс жорсткості/ціни, універсальний профіль для більшості проєктів. |
| 41×62×2 | коли потрібна підвищена жорсткість: більші прольоти, складніші вузли, вимоги до стабільності. | запас по прогину та стабільніша геометрія конструкції. |
Притиски для сонячних панелей: торцевий і міжмодульний — що закласти в комплект
У системі кріплення використовують два базові типи притисків: торцевий (крайній) і міжмодульний (середній). Правильний підбір залежить від товщини рамки панелі (наприклад, 30–35 мм) та геометрії ряду.
Нижче — приклади позицій, з яких найчастіше комплектують ряд панелей для СЕС.
- торцевий притиск (край ряду): комплект торцевого притиску 40 мм.
- міжмодульний притиск (між двома панелями): комплект міжмодульного притиску 40 мм.
- ущільнення та шайби підбирають під вузол затиску й умови експлуатації.
Фланцеві гайки DIN 6923 та метизи для СЕС: що дає стабільний затиск
Експлуатація СЕС — це волога, вітер і температурні цикли. У таких умовах критично важливо, щоб вузол не “просідав” у затиску та залишався ремонтопридатним. Саме тому метизи треба закладати як частину системи, а не як “додаток”.
Фланцева гайка DIN 6923 дає більшу площу притиску й часто замінює окрему шайбу, що спрощує вузол і робить його більш передбачуваним у роботі.
Позиція в каталозі: гайка М10 DIN 6923 фланцева.
Кріплення для сонячних панелей: чек-лист підбору комплекту під дахову або наземну СЕС
Щоб швидко підібрати оцинкований профіль і комплектуючі, достатньо кількох вводних. Це допомагає одразу сформувати коректну специфікацію без зайвих позицій і зменшує кількість уточнень.
Нижче — короткий список даних, які варто підготувати перед запитом. На їх основі менеджер формує комплектацію під вашу задачу.
- Формат СЕС: дахова / наземна / фасадна.
- Тип основи: метал / бетон / дерево / покрівельний матеріал.
- Геометрія: довжина ряду, орієнтовні прольоти, кількість опорних точок.
- Панель: товщина рамки (наприклад, 30–35 мм) та розмір модуля.
- Умови експлуатації: відкрита місцевість, вітрове навантаження, потреба в запасі жорсткості.
- Комплектація: профіль / профіль + притиски + метизи.
Система кріплення СЕС: типові помилки під час підбору комплекту
Більшість “переплат” і переробок з’являються не через ціну металу, а через неповну комплектацію або підбір профілю без прив’язки до геометрії. Перевірка кількох пунктів на старті економить час і бюджет.
Нижче — часті помилки, які можна прибрати ще на етапі специфікації.
- підбір профілю без урахування прольотів і кількості опор;
- плутанина між торцевими та міжмодульними притисками;
- відсутність стикування/з’єднання при нарощуванні довжини;
- економія на метизах у вузлах, що працюють на вібрацію та вологу;
- відсутність ущільнення в зонах контакту та ризику протікань.
Де купити кріплення для сонячних панелей: оцинкований профіль і комплектуючі
Збір системи зазвичай починають з вибору Strut-профілю, після чого додають притиски та метизи як частину комплекту. Якщо є схема/фото або вводні з чек-листу — підбір позицій і прорахунок відбуваються значно швидше.
Перейти в каталог: оцинкований профіль і комплектуючі для кріплення СЕС.
FAQ про кріплення для сонячних панелей
Нижче — короткі відповіді на запитання, які найчастіше виникають під час підбору комплекту. Вони допомагають швидше узгодити специфікацію та уникнути “докупівель” після старту робіт.
Якщо у вас нестандартний проєкт, достатньо надіслати вводні з чек-листу — і ми підберемо комплектацію під вашу геометрію.
Що входить у кріплення для сонячних панелей?
Зазвичай система включає оцинкований Strut-профіль (С-профіль), торцеві та міжмодульні притиски, елементи стикування/з’єднання, метизи (болти, гайки, шайби) і за потреби ущільнення.
Який Strut-профіль вибрати: 41×21, 41×41 чи 41×62?
Вибір залежить від прольотів, кількості опор і потрібної жорсткості. 41×41 часто використовують як універсальний варіант, 41×62×2 — коли потрібна підвищена жорсткість, 41×21 — для компактних або допоміжних вузлів.
Чим відрізняється торцевий притиск від міжмодульного?
Торцевий притиск ставиться на краях ряду панелей, а міжмодульний — між двома панелями всередині ряду.
Навіщо у вузлах СЕС фланцева гайка DIN 6923?
Фланцева гайка дає більшу площу притиску та стабільніший затиск у вузлі, що важливо для вуличної експлуатації з вібраціями та температурними циклами.
Які дані потрібні для точного підбору комплекту кріплення?
Потрібні: формат СЕС (дах/земля/фасад), тип основи, геометрія (прольоти/опори), товщина рамки панелі, умови експлуатації та бажана комплектація (профіль/профіль+притиски+метизи).
